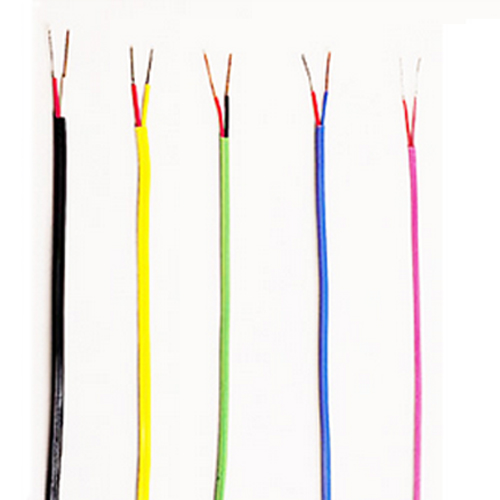

热电偶补偿导线及补偿电缆
1.产品特点及用途
一般用聚氯乙烯绝缘和护套补偿电缆具有优良的防潮、耐磨、及阻燃特性；耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐酸碱油水、不延燃、抗电化等优越性，产品质量高于国标GB T4989-94（等效采用IEC584-3标准）的规定。
本安防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆安全性能，适用于有爆炸危险的环境下防爆热电偶冷端与防爆测量仪表连接，形成本安热电偶测温系统。
2.产品执行标准
GB T4989-94（等效采用IEC584-3标准）
3.使用特性
（1）导体高工作温度：
耐热级：聚全氯乙丙燃（F46）200℃；
可溶性聚四氟乙烯260℃；
硅橡胶180℃；
普通级：聚氯乙烯70℃和105℃；
交联聚乙烯90℃；
低烟无卤阻燃烯烃70℃；
交联型90℃和125℃
（2）低环境温度：
聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
氟塑料酸硅橡胶护套：固定敷设-60℃，非固定敷设-20℃
( 3)电缆允许弯曲半径：非铠装电缆小为外径的6倍
铜带屏蔽或钢带铠装电缆小为电缆外径的12倍
氟塑料绝缘和护套小为电缆外径的10倍
4.基本型号及名称
热电偶用补偿导线
型 号 | 名 称 |
KX-GA-VV | 聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线 |
KX-GA-VVR | 聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线 |
KX-GA-VVP | 聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-GA-VVRP | 聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-HA-FF | 氟塑料绝缘和护套精密级K分度号热电偶补偿导线 |
KX-HA-FFR | 氟塑料绝缘和护套精密级K分度号热电偶补偿软导线 |
KX-HA-FFP | 氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-HA-FFRP | 氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-HA-FG | 氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿导线 |
KX-HA-FGR | 氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿软导线 |
KX-HA-FGP | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-HA-FGRP | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-HA-FV | 氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线 |
KX-HA-FVR | 氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线 |
KX-HA-FVP | 氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
型 号 | 名 称 |
KX-HA-FVRP | 氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-GA-YJV | 交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线 |
KX-GA-YJVR | 交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线 |
KX-GA-JVP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-GA-YJVRP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-GA-YDYD | 低烟无卤绝缘和护套精密级K分度号热电偶补偿导线 |
KX-GA-YDYDR | 低烟无卤绝缘和护套精密级K分度号热电偶补偿软导线 |
KX-GA-YDYDP | 低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-GA-YDYDRP | 低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
注：上述型号仅列出KX，其他如SC、KC、EX、BC、TX、JX只需改变型号一项即可，阻燃型补偿导线型号前面加ZR，ZR192为进口PFA材料，耐温260℃，屏蔽可采用镀锡包铜丝屏蔽。 | |
本安型热电偶用补偿导线
型 号 | 名 称 |
IA-KX-GA-YVP | 聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线 |
IA-KX-GA-YVRP | 聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线 |
IA-KX-HA-FFP | 氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线 |
IA-KX-HA-FFRP | 氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线 |
IA-KX-HA-FGP | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线 |
IA-KX-HA-FGRP | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线 |
注：上述型号仅列出KX，其他如SC、KC、EX、BC、TX、JX只需改变型号一项即可，阻燃型补偿导线型号前面加ZR，ZR192为进口PFA材料，耐温260℃，屏蔽可采用镀锡包铜丝屏蔽。 | |
补偿电缆
型 号 | 名 称 |
KX-GA-VVP | 聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-GA-VVRP | 聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-GA-VPVP | 聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-GA-VPVRP | 聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-GA-YJVP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-GA-YJVRP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-GA-YJPVP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-GA-YJPVRP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FFP | 氟塑料绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FFRP | 氟塑料绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FPFP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FPFRP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆 |
型 号 | 名 称 |
KX-HA-FVP | 氟塑料绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FVRP | 氟塑料绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FPVP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏蔽加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FPVRP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏蔽加总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FGP | 氟塑料绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FGRP | 氟塑料绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FPGP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FPGRP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆 |
注：1.以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如P2、P3 2.阻燃型在型号前加ZR，铠装电缆型号后加22,ZR192为进口PFA材料，耐温260℃ | |
本安型补偿电缆
型 号 | 名 称 |
IA-KX-GA-FPVP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆 |
IA-KX-GA-FPVRP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆 |
IA-KX-HA-FPFP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆 |
IA-KX-HA-FPRP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆 |
IA-KX-HA-FPGP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆 |
IA-KX-HA-FPGRP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆 |
注：1.以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如P2、P3 2.阻燃型在型号前加ZR，铠装电缆型号后加22,ZR192为进口PFA材料，耐温260℃ | |
